Артикул:

EA01.002.006

Наличие:

Под заказ

Цена:

55.25



без НДС

66.30



с НДС

В корзину

Бренд

Евроавтоматика F&F

Ширина, мм

Вес, кг

0.062

Способ монтажа

DIN

Высота, мм

Глубина, мм

Степень защиты

IP20

Артикул

EA01.002.006

Код ETIM

EC001439

Напряжение питания, В

230 АС

Максимальный коммутируемый ток, А (AC-1)

Максимальная мощность нагрузки

см. табл.1

Максимальный ток катушки контактора, А

Контакт

1NO/NC (переключающий)

Задержка отключения, мин

0,5...10

Задержка включения, c, не более

Потребляемая мощность, Вт

0,6

Диапазон рабочих температур, 0С

-25...+50

Степень защиты

IP20

Коммутационная износостойкость, циклов

>100000

Степень загрязнения среды

Категория перенапряжения

III

Подключение

винтовые зажимы 2,5 мм2

Момент затяжки винтового соединения, Hм

0,4

Тип корпуса

Габариты (ШхВхГ), мм

18х90х65

Масса, кг

0,062

Монтаж

на DIN-рейку

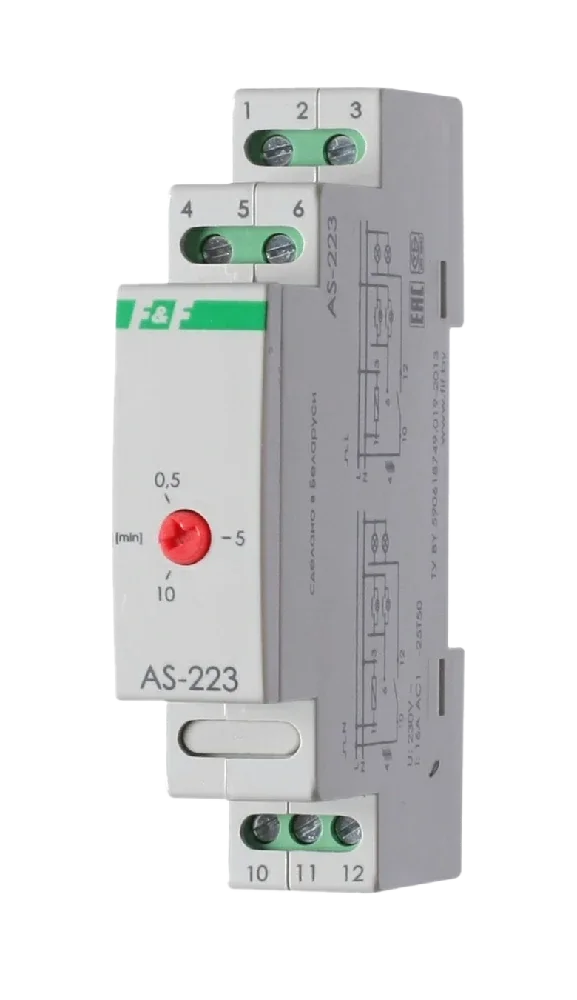

Монтаж на DIN-рейку. Предназначен для отключения освещения или иной нагрузки через заданный промежуток времени после его включения. Принцип работы Включение нагрузки осуществляется подачей электрического импульса на вход управления автомата замыканием любого из выключателей кнопочного типа, параллельно соединенных между собой. Выключение нагрузки происходит автоматически по окончании времени t, установленного регулятором на корпусе автомата в интервале от 0,5 до 10 минут. Подача очередного импульса во время отсчета времени увеличат задержку отключения на время t. В автомате присутствует функция антиблокировки. Нагрузка отключается даже при блокировке кнопочного выключателя во включённом состоянии (например, механически). При этом повторное включение освещения невозможно до снятия блокировки выключателя. Особенности: таймер времени с настраиваемой задержкой выключения в интервале от 0,5 до 10 минут; функция антиблокировки, возможно подключение выключателей кнопочного типа с подсветкой; максимальный ток нагрузки 16 А.

AS-223 - Руководство по эксплуатации ( 2.93 mb )
