Интерфейсное реле NJX6 CHINT — расшифровка маркировки, особенности и преимущества
Интерфейсное реле серии NJX6 от бренда CHINT — это современное коммутационное устройство, предназначенное для гальванической развязки силовых цепей и цепей управления в системах промышленной автоматизации. Благодаря сверхкомпактной ширине всего 6,2 мм и возможности коммутации нагрузки до 10А, реле NJX6 идеально подходит для применения в шкафах управления, системах PLC и распределительных щитах, где критично важны компактность и надежность. Компания ООО "НВАконтакт" предлагает интерфейсные реле NJX6 CHINT оптом по выгодным ценам.
Реле NJX6 выпускается как отдельный компонент (вставка) для установки на розетку, так и в сборе с розеткой. Доступны два типа клеммных зажимов: винтовой (CTL) и пружинный (CTT). Контакты выполнены из серебряного сплава, что гарантирует стабильную работу и длительный срок службы.
Расшифровка маркировки NJX6
Система обозначений реле серии NJX6 позволяет точно определить все характеристики устройства. Рассмотрим её подробнее:
Обозначение реле (вставки): NJX6 / X1 X2 X3 X4
- NJX6 — обозначение серии (интерфейсное реле).
- X1 — количество переключающих контактов: 1Z (1 переключающий контакт SPDT).
- X2 — максимальный коммутируемый ток: 6А или 10А.
- X3 — род тока сети управления: DC (постоянный ток).
- X4 — напряжение катушки управления: 12В, 24В, 48В или 60В постоянного тока.
Пример: NJX6/1Z 6A DC24В — реле с 1 переключающим контактом на 6А, катушка на 24В DC.
Обозначение розетки для реле: NJX6 –X1 X2 X3
- NJX6 — обозначение серии.
- X1 — напряжение катушки управления: 24, 60, 110 или 220 (AC/DC).
- X2 — тип присоединительных клемм: L (винтовой зажим), T (пружинный зажим).
Пример: NJX6-24-L — розетка на 24В AC/DC с винтовым зажимом.
Обозначение реле в сборе с розеткой: NJX6 –X1 X2 X3
- NJX6 — обозначение серии.
- X1 — тип присоединительных клемм: CTL (винтовой зажим), CTT (пружинный зажим).
- X2 — максимальный коммутируемый ток: 6А или 10А.
- X3 — напряжение катушки управления: 12В, 24В, 48В, 110В или 220В (AC/DC).
Пример: NJX6-CTL-10A AC/DC220В — реле в сборе с розеткой, винтовой зажим, 10А, 220В AC/DC.
Технические характеристики NJX6
- Бренд: CHINT
- Тип устройства: Интерфейсное реле
- Серия: NJX6
- Исполнение контактов: 1Z (1 переключающий контакт SPDT)
- Материал контактов: Серебряный сплав
- Макс. коммутируемый ток: 6 А / 10 А
- Макс. коммутируемое напряжение: 277 В AC / 30 В DC
- Макс. коммутируемая мощность (6А): 162 ВА / 180 Вт
- Макс. коммутируемая мощность (10А): 270 ВА / 180 Вт
- Мин. коммутируемый ток: 100 мА при 5В DC
- Род тока катушки управления: DC (для реле-вставки) / AC/DC (для розеток и сборок)
- Напряжение катушки (реле-вставка): DC 12В, 24В, 48В, 60В
- Напряжение катушки (розетка/сборка): AC/DC 12В, 24В, 48В, 110В, 220В
- Электрическая износостойкость: 60 000 циклов
- Механическая износостойкость: 10 000 000 циклов
- Сопротивление контактов: ≤ 100 мОм (при DC 6В, 1А)
- Сопротивление изоляции: ≥ 100 МОм (при DC 500В)
- Габаритные размеры (ШхВхГ): 6,2 × 80 × 14,8 мм (реле-вставка)
- Тип клемм: Винтовой зажим (CTL/L) / Пружинный зажим (CTT/T)
- Степень защиты: IP20
- Стандарты: ГОСТ IEC 60947-1
Аксессуары для NJX6
- NJX6-G — пластиковый разделитель

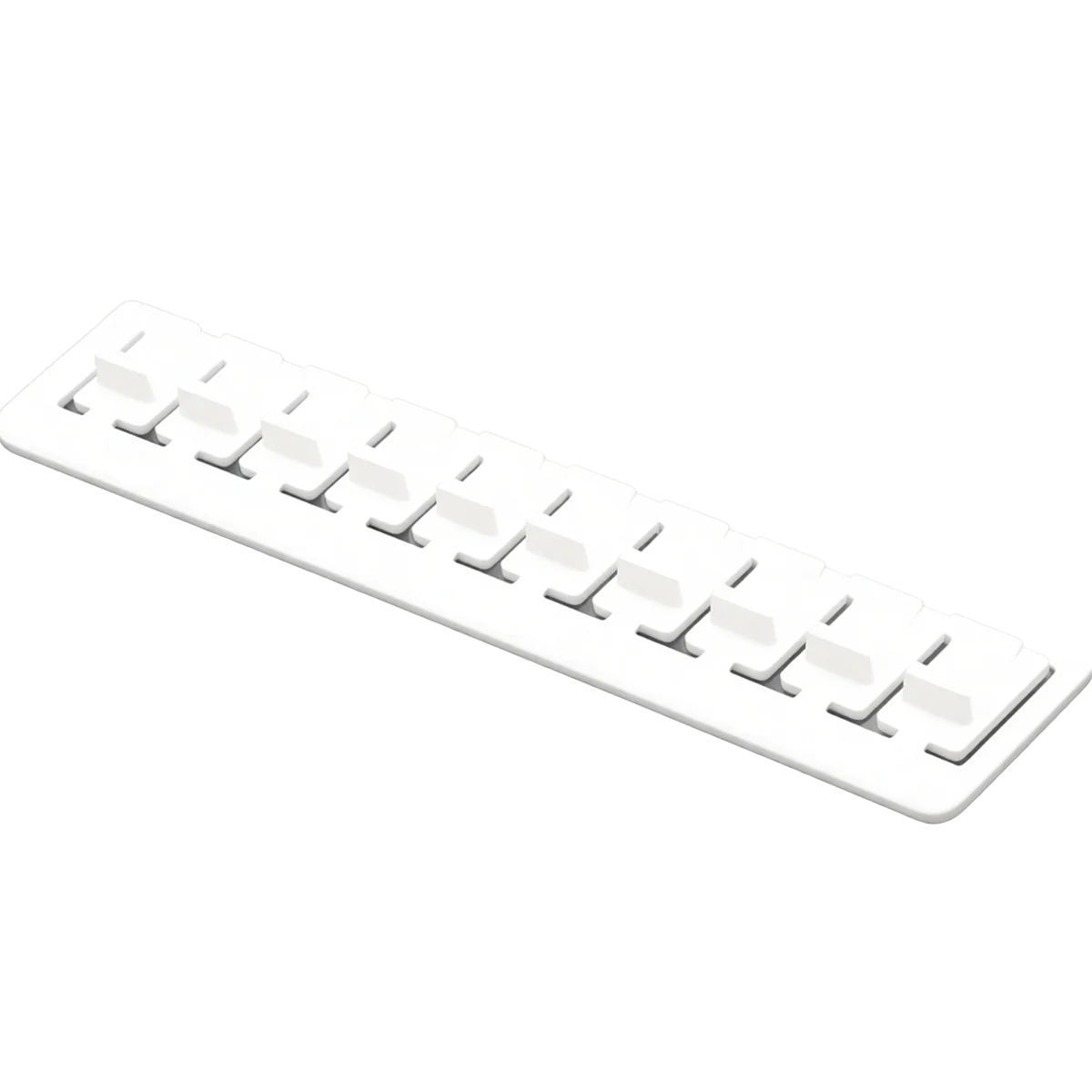

- NJX6-B10 — маркировка
- NJX6-J20/BR — перемычка на 20 полюсов, черная
- NJX6-J20/R — перемычка на 20 полюсов, красная
- NJX6-J20/B — перемычка на 20 полюсов, синяя
Преимущества интерфейсного реле NJX6 CHINT
- Сверхкомпактная ширина 6,2 мм: Позволяет значительно экономить место в электрощитах и шкафах управления.
- Высокая нагрузочная способность: Коммутация до 10А при 277В AC — отличный показатель для реле такого размера.
- Гальваническая развязка: Обеспечивает безопасное разделение цепей управления и силовых цепей для корректной работы с контроллерами PLC.
- Универсальность монтажа: Выбор между винтовым и пружинным зажимом, возможность заказа как отдельного реле, так и в сборе с розеткой.
- Высокая износостойкость: Механический ресурс 10 млн циклов и электрический ресурс 60 тыс. циклов обеспечивают долгий срок службы.
- Широкий ассортимент аксессуаров: Разделители, маркировка и перемычки для удобства организации щитов.
Интерфейсное реле NJX6 от CHINT — это надежное решение для построения современных систем автоматизации и диспетчеризации. Благодаря продуманной конструкции и богатой комплектации, оно подходит для широкого спектра задач — от простого управления нагрузкой до сложных промышленных проектов. Приобрести реле NJX6 CHINT оптом с официальной гарантией можно в ООО "НВАконтакт".
