Артикул:

EA04.001.005

Наличие:

Под заказ

Цена:

60.50



без НДС

72.60



с НДС

В корзину

Бренд

Евроавтоматика F&F

Ширина, мм

Вес, кг

0.070

Способ монтажа

DIN

Высота, мм

Глубина, мм

Степень защиты

IP20

Артикул

EA04.001.005

Код ETIM

EC001441

Напряжение питания, В/Гц

3x400/230+N / 50

Максимальнай коммутируемый ток, А

8 AС-1 / 250В

Максимальная мощность нагрузки

см. табл. 1 РЭ

Максимальный ток катушки контактора, А

Контакт

1NO/NC

Индикация

светодиод в каждой фазе

Асимметрия напряжения, В

Напряжение отключения при падении напряжения в фазах, В

160

Задержка отключения, с

- при асимметрии

3...5

- при падении напряжения

3...5

- при обрыве фазы

0,1

Гистерезис, В

Потребляемая мощность, не более, Вт

1,6

Диапазон рабочих температур,°С

-25...+50

Степень защиты

IP20

Коммутационная износостойкость, циклов

>100000

Степень загрязнения среды

Категория перенапряжения

III

Габариты (ШхВхГ), мм

18х90х65

Подключение (винтовые зажимы)

2,5 мм²

Тип корпуса

Масса, г

Монтаж

на DIN-рейку

Момент затяжки винтового соединения, Нм

0,4

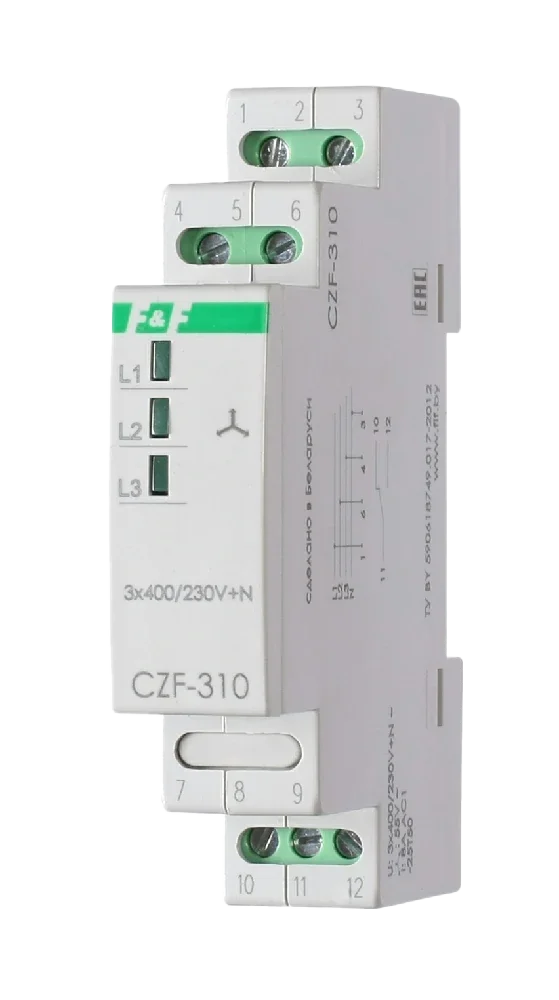

Реле контроля фаз Евроавтоматика F&F, серия CZF

Назначение

Реле контроля фаз серии CZF от Евроавтоматика F&F предназначено для непрерывного контроля фазового напряжения в трехфазных электрических сетях. Оно используется для защиты оборудования от перенапряжений, недонапряжений и других неисправностей, связанных с фазовым напряжением.

Особенности

Контроль обрыва фазы, перекоса фаз и недостаточного напряжения
Автоматическое восстановление после снятия нагрузки
Светодиодная индикация состояния
Простая установка и настройка
Надежная и долговечная конструкция

Основные характеристики

Напряжение питания: 220 В переменного тока
Диапазон контроля напряжения: 180-250 В
Тип выхода: потенциальный свободный контакт (NO/NC)
Частота: 50/60 Гц
Рабочая температура: от -20°C до +60°C

Преимущества

Обеспечивает надежную защиту оборудования от неисправностей в фазовом напряжении
Увеличивает стабильность и надежность работы электрических систем
Простота установки и настройки
Автоматическое восстановление после снятия нагрузки
Соответствует высоким стандартам безопасности и качества

Применение

Реле контроля фаз серии CZF применяется в различных трехфазных электрических системах, включая промышленные установки, системы освещения, домашние электрические сети и другие системы, где требуется надежная защита от неисправностей фазового напряжения.

CZF-310 - Руководство по эксплуатации ( 1.56 mb )
