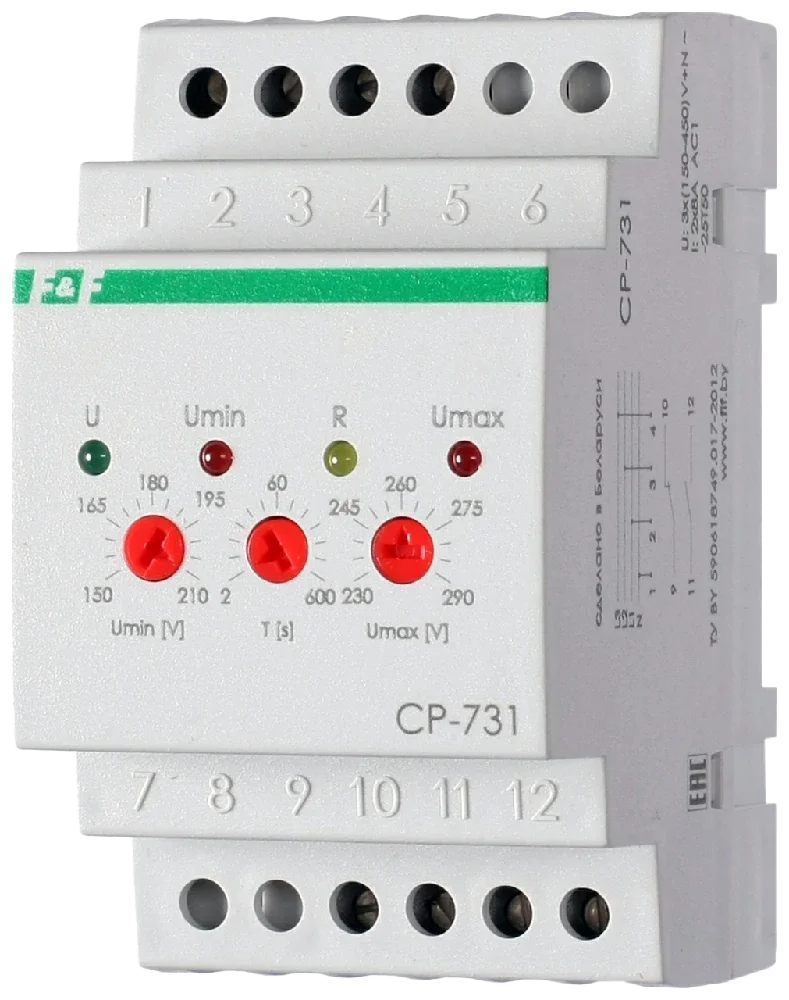

Заказать Реле контроля напряжения CP-731

Артикул:

EA04.009.005

Наличие:

Под заказ

Цена:

151.90



без НДС

182.28



с НДС

В корзину

Бренд

Евроавтоматика F&F

Ширина, мм

Вес, кг

0.130

Способ монтажа

DIN

Высота, мм

Глубина, мм

Степень защиты

IP20

Артикул

EA04.009.005

Код ETIM

EC001438

Напряжение питания, В

3x(150..450)+N

Максимальный коммутируемый ток, А (AC-1)

2x8

Максимальная мощность нагрузки

cм. табл.1 в РЭ

Контакт

1NO, 1NC

Индикация

4 светодиода

Диапазон уставок напряжений, В:

-нижний порог

150…210

-верхний порог

230…290

Задержка отключения, с:*

-нижний порог

-верхний порог

0,1

* В случаях понижения напряжения ниже 100 В реле отключается за время 0,3 с, при превышении напряжения свыше 300 В реле отключается за время 0,1 с.

Время повторного включения

2 c…10 минут

Гистерезис, В

Потребляемая мощность, Вт

1,75

Диапазон рабочих температур, °С

-25…+50

Степень защиты

IP20

Коммутационная износостойкость, циклов

>105

Степень загрязнения среды

Категория перенапряжения

III

Габариты (ШхВхГ), мм

52х90х65

Подключение винтовые зажимы

2,5 мм2

Момент затяжки винтового соединения, Нм

0,5

Тип корпуса

Монтаж

DIN-рейка 35мм

Реле контроля напряжения Евроавтоматика F&F, серия CP

Назначение

Реле контроля напряжения из серии CP от Евроавтоматика F&F предназначено для непрерывного мониторинга напряжения в электрических сетях. Оно используется для защиты оборудования и систем от перенапряжений и недонапряжений, обеспечивая стабильную работу электрических устройств.

Особенности

Непрерывный мониторинг напряжения
Защита от перенапряжений и недонапряжений
Автоматическое восстановление после снятия нагрузки
Светодиодная индикация состояния
Простая установка и настройка

Основные характеристики

Номинальное напряжение: 220 В переменного тока
Диапазон контроля напряжения: 180-250 В
Гистерезис: 5% номинального напряжения
Тип контактов: 1 перекидной (NO/NC)
Рабочая температура: от -20°C до +60°C

Преимущества

Обеспечивает надежную защиту оборудования от перенапряжений и недонапряжений
Повышает стабильность и надежность работы электрических систем
Простота установки и эксплуатации
Автоматическое восстановление после снятия нагрузки
Соответствует высоким стандартам безопасности и качества

Применение

Реле контроля напряжения серии CP применяется в различных электрических системах, включая промышленные установки, системы освещения, домашние электрические сети и другие системы, где требуется непрерывный мониторинг напряжения и защита от перенапряжений и недонапряжений.

CP-731 - Руководство по эксплуатации ( 1.58 mb )
