Плавкая вставка ПН2-400 УХЛ3 250А

Плавкая вставка ПН2-400 УХЛ3 250А - Фото #3

Артикул:

008125000034

Характеристики

Бренд

Коренево

Номинальный ток, А

250

Серия/линейка номенклатуры

ПН-2

Характеристика откл.

gG/gL

Типоразмер предохранителя

ПН2-400

Наличие:

В наличии

Цена:

28.61

BYN

с ндс

В корзину

Описание

Плавкие вставки Коренево серии ПН2

Назначение:

Плавкие вставки Коренево серии ПН2 предназначены для защиты электрических цепей переменного, постоянного и импульсного тока от токовых перегрузок и коротких замыканий. Вставки эксплуатируются в качестве сменных элементов в предохранителях типа ПН2, ПВИ, ППН, ППНИ и аналогичных.

Конструкция:

Керамический корпус цилиндрической формы
Плавкая вставка и контактные элементы внутри корпуса
Концы плавкой вставки присоединены к контактным элементам из меди

Технические характеристики:

Напряжение номинальное: до 500 В переменного тока, до 600 В постоянного тока
Ток номинальный: от 0,5 А до 63 А
Класс токоограничения: gL/gG
Ток отключения номинальный при напряжении 220 В переменного тока: от 1 кА до 10 кА
Время срабатывания: мгновенное, замедленное (задержка времени срабатывания)
Температура отключения: 60°C, 70°C, 80°C
Времятоковые характеристики (графики): соответствуют ГОСТ 27509

Применение:

Плавкие вставки ПН2 применяются в различных областях электроснабжения, в том числе:

Электроустановки промышленных предприятий
Электроснабжение жилых и общественных зданий
Электросети с повышенными требованиями к безопасности и надежности
Защита электронных устройств и приборов
Защита кабельных линий и шинопроводов

Преимущества:

Высокая надежность и качество
Соответствие требованиям международных и отечественных стандартов
Широкий диапазон номинальных токов и напряжений
Защита от токовых перегрузок и коротких замыканий
Большой выбор классов токоограничения
Возможность замены сменных элементов без использования дополнительных инструментов

Обозначение:

Обозначение плавкой вставки ПН2 включает в себя следующие данные:

Тип плавкой вставки (ПН2)
Напряжение номинальное (например, 220 В)
Ток номинальный (например, 10 А)
Класс токоограничения (например, gL)
Количество плавких вставок в упаковке (например, 1 шт.)

Характеристика	Ед.измерения	Значение
Номинальное напряжение Uп	В	Переменный ток 380
		Постоянный ток 220
Номинальный ток плавкой вставки Iп	A	от 200 до 400
Наибольший ток отключения	А	Переменный ток 40
		Постоянный ток 60

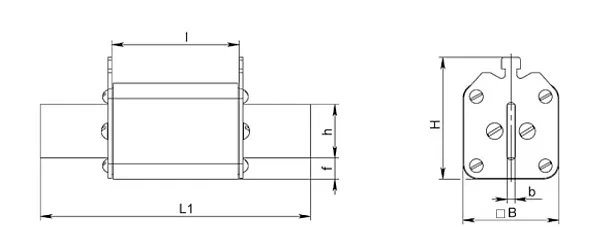

Исполнение	Размеры, мм						Масса, кг
Исполнение	B	b	L1	I	H	h	Масса, кг
ПН2-400	66	6	167	67	78	35	0.87

Документация

Каталог ПН2 ( 3.79 mb )
