Разъединитель РС-4/П-У3-НВА
Артикул:
003304010001
Характеристики
Бренд
Коренево
Номинальный ток, А
400
Серия/линейка номенклатуры
РС
Схема переключения
выключатель 0-1
Положение привода
правый
Вид привода
выносной передний
Степень защиты
IP00
Наличие:
В наличии
Цена:
190.57
BYN
с ндс
Описание
Разъединитель серии Р типа Коренево
Назначение
Разъединитель серии Р типа Коренево предназначен для коммутации электрических цепей напряжением до 10 кВ частотой 50 Гц и относится к разъединителям серии Р.
Конструкция
Разъединитель типа Коренево состоит из следующих основных узлов:
- Ножи 1 - две медных пластины, соединенных между собой изолированно от земли.
- Опорный изолятор 2 - фарфоровый изолятор, на котором установлены ножи.
- Привод 3 - механизм, при помощи которого происходит включение и отключение разъединителя.
- Контактные колодки 4 - медные пластины, соединенные с ножами посредством гибкого провода.
- Заземляющие ножи 5 - две медных пластины, которые при включении разъединителя замыкаются на заземляющий контакт.
- Заземляющий контакт 6 - металлический контакт, на который замыкаются заземляющие ножи.
Принцип действия
Работа разъединителя основывается на замыкании и размыкании цепи с помощью ножей. При включении разъединителя ножи поднимаются вверх и замыкают контактные колодки. При отключении разъединителя ножи опускаются вниз и размыкают контактные колодки.
Основные технические характеристики
- Номинальное напряжение, кВ - 10
- Номинальный ток, А - 400
- Ток термической стойкости, кА - 16
- Ток электродинамической стойкости, кА - 40
- Угол поворота ножей, град - 90
- Масса, кг - 150
Преимущества
- Высокая надежность и долговечность
- Простая и удобная конструкция
- Возможность установки на опорах или в щитах
- Удобное обслуживание и ремонт
- Низкая цена

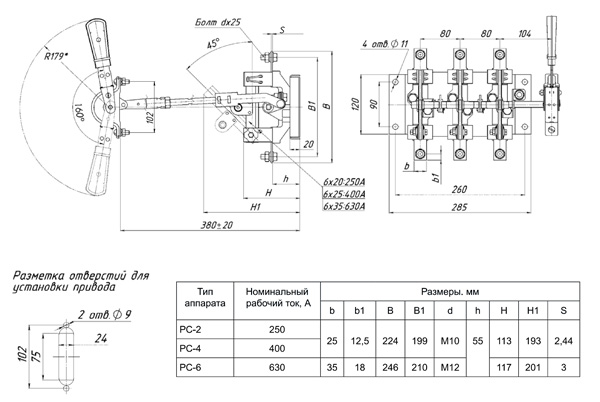

| Характеристика | Ед.измерения | Значение |
| Число полюсов, число направлений | -- | 3-х полюсный на 1-но направление |
| Способ присоединения внешних проводников | -- | Переднее |
| Вид ручного привода | -- | Передняя смещённая рукоятка |
| Номинальный рабочий ток (Ie) | А | 400 |
| Номинальное рабочее напряжение (Ue) | В | Переменный ток 660 |
| Постоянный ток 440 | ||
| Номинальный, кратковременно выдерживаемый, ток | kA | 17 |
| Коммутационная износостойкость | Циклы В/О | 500 |
| Механическая износостойкость | Циклы В/О | 2500 |
| Стандартное присоединение | -- | М10 |
Документация
Каталог Р ( 3.34 mb )
